第77回 午後 72

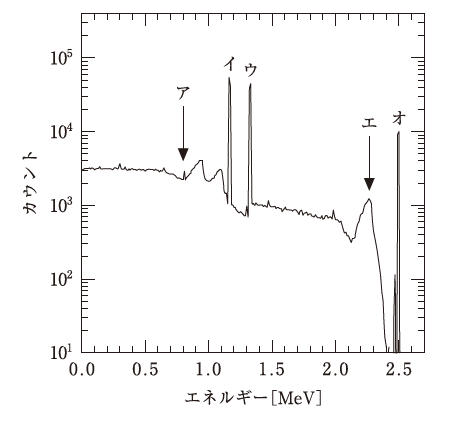

⁶⁰Co γ線のエネルギースペクトル測定の結果を図に示す。

エスケープピークはどれか。

出典：厚生労働省公開PDF（令和7年版）

✅ 正解を表示

1．ア

解説

この問題は、⁶⁰Co線源のγ線スペクトル（エネルギーの分布図）を読み解く問題です。この複雑なグラフも、4つのステップで論理的に読み解けば、必ず正解にたどり着けます。

✔　ステップ1：主役（全吸収ピーク）を見つける

⁶⁰Coの基本情報
- まず、⁶⁰Coは「1.17 MeV」と「1.33 MeV」という2種類のγ線を放出する、という基本知識を思い出します。
全吸収ピーク
- 検出器が、この2種類のγ線のエネルギーを100%吸収できた場合に、グラフ上に鋭いピーク（山）ができます。これが「全吸収ピーク（Photopeak）」です。
判定: グラフを見ると、イ（1.17 MeV）とウ（1.33 MeV）が、まさにこの2つのピークに対応していることが分かります。

✔　ステップ2：合計（サムピーク）を見つける

サムピークとは？
- ⁶⁰Coからは1.17 MeVと1.33 MeVのγ線がほぼ同時に放出されます。もし、この2本がたまたま同時に検出器に入射すると、検出器は「2本が来た」とは認識できず、「合計のエネルギーを持った1本のγ線が来た」と勘違いします。
計算
- 1.17 MeV + 1.33 MeV = 2.50 MeV
判定
- グラフの右端にあるオは、まさに2.5 MeVの位置にあり、これがサムピーク（Sum Peak）です。

✔　ステップ3：引き算（エスケープピーク）を見つける

エスケープピークとは？
- 1.022 MeVを超える高いエネルギーのγ線（今回の場合は1.17 MeVや1.33 MeV）が検出器に入射すると、電子対生成という現象を起こし、2本の0.511 MeVのγ線に変身することがあります。
逃走(Escape)
- 通常、この2本とも検出器に吸収されますが、ごくまれに、そのうちの1本（0.511 MeV）が検出器から逃走してしまうことがあります。
検出器の勘違い
- 検出器は、逃げられた分のエネルギーを差し引いて記録してしまいます。
- （検出されるエネルギー） = （元のエネルギー） – （逃げた分: 0.511 MeV）
計算
- 1.17 MeVのピークから逃げた場合: 1.17 – 0.511 = 0.659 MeV
- 1.33 MeVのピークから逃げた場合: 1.33 – 0.511 = 0.819 MeV
判定
- グラフのアは、まさに0.82 MeV付近にあり、これが1.33 MeVのγ線から生じたエスケープピークです。

✔　残りの部分は？

出題者の“声”

この問題の狙いは、「スペクトルグラフに現れる山や丘が、それぞれどの物理現象に対応しているか」を、正しく結びつけられるかを問うことにある。これは、ただの暗記問題ではない。

この4つの現象を、頭の中で区別できているか。特に「エスケープ＝0.511を引く」という計算ルールを知っているかが、合否を分けるポイントじゃ。

臨床の“目”で読む

ーなぜ放射線技師が「エスケープピーク」を知る必要があるのか？ー

この知識は、核医学検査（SPECT）で、画質を決定づける「エネルギーウィンドウ」を設定する際に、極めて重要になるからです。

エネルギーウィンドウ（PHA）
- 核医学検査では、目的のγ線（例: ⁹⁹ᵐTcの140keV）だけを選び出すために、エネルギーの「窓（ウィンドウ）」を設定します。
ノイズの混入
- もし、このウィンドウ設定を誤って広くしすぎると、目的のγ線ではない、周囲の「コンプトン散乱」や「エスケープピーク」といったノイズ成分まで画像に取り込んでしまいます。
画質低下
- ノイズ成分が混入すると、画像のコントラストが著しく低下し、病変が見えにくくなります。

「エスケープピークがどこに現れるか」を知っていることは、それをいかに避けるかを知っていることであり、最適なエネルギーウィンドウを設定して、最高画質を引き出すためのプロの技術に直結するのです。

今日のまとめ

第77回午後 72
